有限元分析在仓储货架设计中的应用

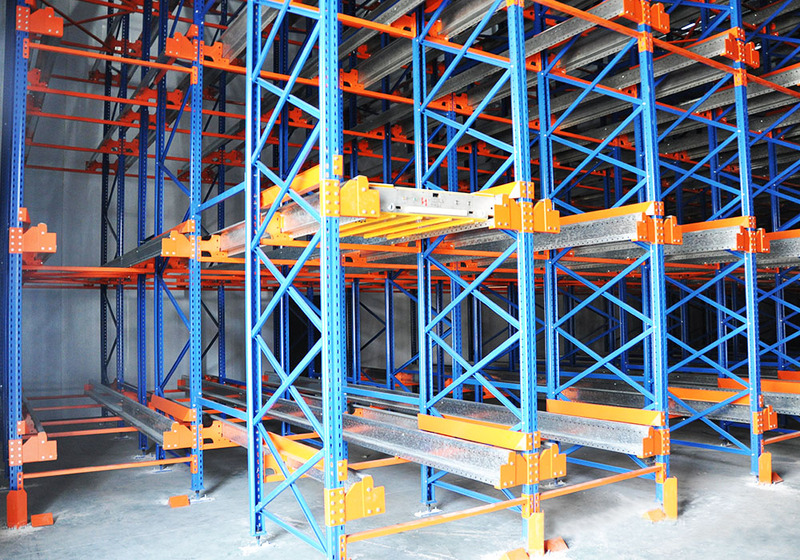

穿梭式货架系统

要用到有限元分析的仓储货架主要包括以下几类：

一、高位货架

高位货架由于存放的货物重量大、高度高，因此其结构稳定性和安全性至关重要。有限元分析可以模拟货架在不同荷载下的受力情况，从而评估其承载能力和稳定性。

二、地震区货架

在地震多发地区，货架的抗震性能是一个重要的考虑因素。有限元分析可以模拟地震作用下的货架受力情况，评估其抗震性能，并提出相应的改进措施。

三、库架合一货架

库架合一货架是将货架与仓库的屋顶、墙体等结构相结合的一种货架形式。这种货架的受力情况较为复杂，需要考虑多个方向的荷载和变形。有限元分析可以模拟货架在不同荷载下的整体受力情况，从而评估其安全性和稳定性。

四、特殊结构货架

对于一些具有特殊结构的货架，如牛腿式货架、多穿式货架等，其受力情况也较为复杂。有限元分析可以根据货架的具体结构形式，模拟其在不同荷载下的受力情况，从而评估其承载能力和稳定性。

五、大型重型货架

大型重型货架通常用于存放重量较大的货物，其结构设计和受力情况也较为复杂。有限元分析可以模拟货架在不同荷载下的受力情况，评估其承载能力和稳定性，确保货架在长期使用过程中的安全性和可靠性。

有限元分析在货架设计中的应用步骤

1. 确定边界条件和荷载：在进行有限元分析之前，首先需要确定货架的边界条件和荷载情况。边界条件包括支撑方式、固定条件等，荷载情况包括静荷载、动荷载、疲劳荷载等。

2. 建立模型：根据货架的实际情况，建立准确的有限元模型。模型可以采用实体建模或面建模方法，并考虑货架结构的简化、单元类型的简化以及节点的简化。

3. 网格剖分：对建立好的模型进行网格剖分，网格的密度和精细度取决于实际需要分析的场景和要求。

4. 定义材料特性和边界条件：对于每个模型部件，定义其材料特性和边界条件。材料特性包括材料类型、弹性模量、泊松比等，边界条件包括支撑方式、固定条件等。

5. 设置求解器和求解过程：选择合适的求解器，设置求解器参数和求解过程，进行有限元求解。

6. 分析结果：得到求解结果后，分析每个模型部件的应力、位移、刚度等物理量，并对货架进行校核和改进。

有限元分析在仓储货架的设计和应用中发挥着重要作用，特别是在评估货架的承载能力和稳定性方面具有重要意义。
