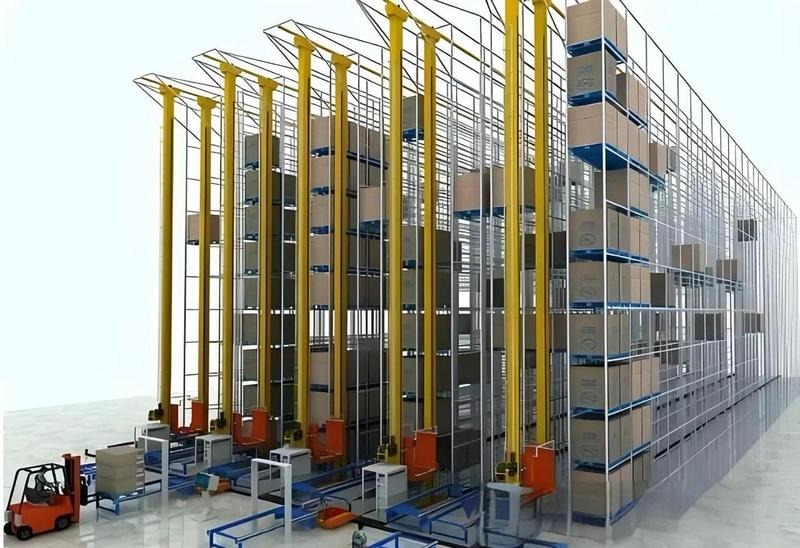

堆垛机，尤其是巷道式堆垛起重机与RGV（有轨制导车辆）的组合。它们是自动化立体仓库的核心设备，其高效运作依赖两者的精准协同。以下从系统构成、工作流程、关键技术三个维度解析其工作原理，并附图示逻辑说明。
一、系统角色定位
设备类型 | 功能特点 | 典型应用场景 |
巷道式堆垛机 | 沿固定轨道垂直升降+水平行走✅ 货叉伸缩完成存取动作✅ 高精度定位（±2mm） | 高层货架区的货物拣选与放置 |
RGV（轨道导引车） | 地面环形/分支轨道运行✅ 连接工作站（出入库口、分拣区等）✅ 多车调度实现柔性物流 | 跨区域运输、接力配送至目标站点 |
协同本质：堆垛机负责“点对点”精准操作，RGV承担“线到面”的网络化运输，形成“垂直+水平”双维物流体系。
二、标准化作业流程拆解
1. 入库流程（示例：托盘类物料）
[货车卸货] → [输送机→条码扫描] → [RGV接驳] → [载货至巷道入口] → [堆垛机认领任务] → [提升→移载→存入指定货位]
关键交互节点：
- RGV将满载托盘停靠在巷道端的“交接站”，通过光电传感器触发信号；
- WMS系统向堆垛机下发指令：“第X列Y层Z货位，存入编号ABC123的货物”；
- 堆垛机启动后，先横向移动至目标列，再纵向提升到对应层高，最后伸出货叉将托盘推入货架深处。
2. 出库逆向过程
[WMS释放拣选单] → [堆垛机取出目标货物] → [放置于RGV鞍座] → [运输至出库口] → [人工/机械臂卸载]
- 防错机制：若货物重量超限或尺寸异常，地磅与激光测距仪会实时反馈报警，暂停流程直至异常排除。
3. 混合调度模式
- 单线程模式：一台RGV专配一条巷道，适合订单量小的场景；
- 多对多模式：多台RGV共享多条巷道，通过中央控制系统动态分配任务优先级（如紧急订单插队）。例如：当某条巷道空闲时，系统自动指派最近的RGV前往支援。
三、核心技术支撑体系
技术领域 | 实现方式和作用 |
导航与定位 | 激光反射板辅助纠偏（堆垛机）、 电磁导轨编码识别（RGV）保证毫米级重复精度 |
通讯协议 | Profinet、TCP/IP工业以太网实现PLC间毫秒级数据交互，确保动作同步误差＜50ms |
安全联锁 | 急停按钮、安全光栅双重保障了；任何一方故障立即切断动力源，防止碰撞风险 |
能效优化 | 待机时进入休眠模式降低能耗；路径规划算法减少空驶率（实测可节省约15%电力消耗） |
四、三维可视化图解要素建议
若绘制原理图，应包含以下标注层级：
1. 物理布局层
- ️ U型/直线型货架结构剖面图，标注货位坐标系（如排×列×层=Aisle1-Row5-Level8）；
- 不同颜色区分堆垛机运行轨道与RGV环形线路交叉点；
- 充电站位置及自动换电装置示意（适用于电动RGV）。
2. 动态流向层
- 用箭头表示托盘从入库口经RGV→交接站→堆垛机的流转路径；
- 添加虚线框展示WMS下达指令后的响应链条：订单解析→任务拆分→设备激活。
3. 控制逻辑层
- SCADA界面截图模拟：实时监控界面显示各设备状态（绿色运行/黄色预警/红色故障）、当前速度曲线、剩余任务队列；
- 数据统计模块突出显示OEE（设备综合效率）、吞吐量等KPI指标。
五、行业应用对比案例
场景类型 | 配置方案差异 | 优势体现 |
冷链仓储 | 低温版堆垛机加装加热组件防结霜；RGV采用耐候材质轮胎适应湿滑环境 | 支持-25℃环境下连续作业，故障间隔延长40% |
电商爆款区 | 高密度存储区部署双深位堆垛机配合高速RGV（最高速度达240m/min），缩短订单履行周期至8分钟内 | 峰值处理能力提升3倍，满足双十一洪峰流量需求 |
制造业VMI仓库 | RGV集成RFID读写头自动采集物料批次信息；堆垛机对接MES系统实现JIT配送 | 库存周转率提高25%，呆滞料减少18% |
六、常见误区澄清
误解1：“堆垛机必须依赖人工干预才能切换任务？”
✅现代系统已实现全自动切换：当检测到当前货位为空时，自动跳转至下一个可用地址继续执行剩余部分订单。
误解2：“RGV只能做直线运动？”
✅通过岔道开关与道岔机构配合，可实现复杂路网中的分支选择（类似铁路调车场设计）。
误解3：“两套系统需要独立维护？”
✅主流方案采用统一平台管理：同一套WMS同时控制ASRS（自动存取系统）和RGV调度，降低运维复杂度。
七、选型匹配原则
根据仓库特征选择合适组合：
参数维度 | 低强度场景 | 高强度场景 |
货架高度 | <10m | ≥20m |
单品SKU数量 | <500个 | >5000个 |
出入库频率 | ≤50次/小时 | ≥200次/小时 |
推荐配置 | 单立柱堆垛机+简易RGV | 双立柱高速堆垛机+多编组RGV集群 |
总结：技术演进趋势
随着AMR（自主移动机器人）兴起，传统RGV正逐步向智能化方向升级。AGV替代方案：磁钉导航改为SLAM激光导航，摆脱固定轨道束缚；AI赋能预测性维护：通过振动分析预判减速机磨损程度，提前安排保养；数字孪生应用：虚拟调试减少现场改造成本，新仓库部署周期缩短60%。
