轮胎存储货架：防变形多层架和立体架的结构特点

    轮胎作为重型、易变形的环形橡胶制品，其专用存储货架的设计需重点解决承重稳定性、防挤压变形、空间利用率和操作便捷性等核心需求。以下是防变形多层架与立体架的结构特点详解：

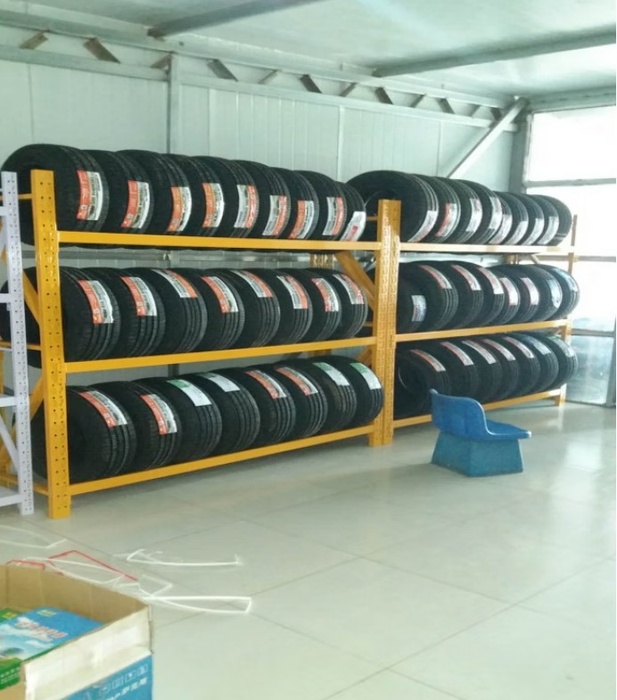

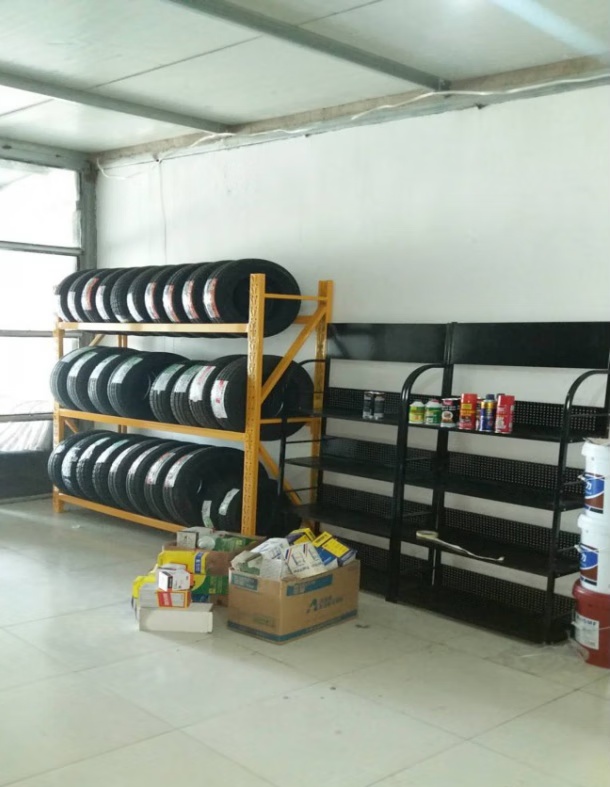

一、防变形多层架的结构特点

多层架通常为2-4层水平叠放结构，侧重于单层内的合理布局与轮胎个体保护，适合中小型仓库或零售场景。其核心设计围绕“分散压力+定向支撑”展开：

1. 定制化搁板形状与间距
   - 弧形/凹槽式搁板：根据轮胎外径和弧度设计匹配的曲线型搁板（如半圆形或浅U型），使轮胎自然嵌入其中，避免因平面接触导致的局部受压过载；部分高端款式会在凹槽底部加装橡胶缓冲条，进一步吸收震动并增强摩擦力。
   - 等距分层：每层高度严格按轮胎直径+安全间隙（一般预留5-10cm）设置，确保上下层轮胎无挤压风险；例如，商用车轮胎（直径约1m）的层高通常≥1.1m。

2. 强化框架与均载结构
   - 钢质主框架+交叉加强筋：采用冷轧钢焊接成矩形或梯形主体结构，立柱与横梁连接处通过螺栓紧固并辅以三角支撑件，提升整体抗扭刚度；关键受力点（如中层搁板中部）额外增加纵向加强梁，防止长期负载后下弯变形。
   - 可调节地脚：底部配备螺旋升降脚杯，适应不同地面平整度，确保所有支点均匀受力，避免因地面沉降导致的局部应力集中。

3. 限位与固定装置
   - 侧边挡栏：每层两侧设置高度略低于轮胎中心的金属护栏（高度约为轮胎半径的2/3），防止搬运时碰撞滑落；护栏间隙宽度控制在轮胎宽度的80%-90%，既限制位移又不影响取放操作。
   - 中心定位柱（可选）：针对大尺寸工程轮胎，可在每层中心安装短立柱（高度低于搁板表面），顶部带锥形导正块，帮助工人快速对齐轮胎中心，减少偏载风险。

4. 通风防潮细节
   - 开放式层板设计（非密闭托盘），配合仓库通风系统形成空气对流，降低橡胶老化速率；部分型号在搁板边缘开细长孔，兼顾排水与减重功能。

二、防变形立体架的结构特点

立体架以高层空间利用为核心（通常≥5层，高度可达6m以上），需兼顾垂直方向的稳定性与自动化作业兼容性，常见于大型物流中心或生产基地。其设计更强调“系统级协同+动态防护”：

1. 高强度三维桁架体系
   - 双立柱+横向拉杆组合：主体由两根厚壁方管（截面≥100×100mm）作为主立柱，侧面通过H型钢或槽钢横向连接形成网格状框架，节点处采用铆接+销轴双重固定，抗倾覆能力强；顶部设水平顶梁，底部配置配重底座降低重心。
   - 模块化组件化设计：各层层板、扶手、爬梯均为标准化部件，支持快速组装与高度调整（如通过插接式连接头实现层间距±10cm范围内的灵活适配）。

2. 独立悬挑式载具集成
   - 滑动托盘+导向轨：每层安装带滚轮的金属托盘，托盘底部嵌入线性导轨（如C型钢轨道），配合电动葫芦或堆垛机实现精准定位；托盘边缘凸起50mm以上的挡边，完全包裹轮胎侧面，杜绝滑落可能。
   - 自适应夹具（智能版）：高端立体架可搭载气动/液压驱动的自动夹持装置，通过传感器检测轮胎到位情况后自动锁止，适用于自动化立体库场景。

3. 抗震与动态补偿机制
   - 阻尼减震器：在立柱底部与地面接触点安装橡胶减震垫，吸收叉车通行或货物坠落引起的冲击振动；跨层之间设置斜向支撑杆（角度约45°），形成三角形稳定单元，提升抗侧向晃动能力。
   - 载荷监测系统：关键节点部署应变片传感器，实时监控各层承重数据，当某一层超载（超过设计值的120%）时触发声光报警并锁定该层操作权限。

4. 人机交互优化
   - 折梯与检修平台：宽度≥600mm的固定爬梯外侧设置防滑纹，每隔2m设休息平台；顶层配备可折叠防护栏的工作平台，方便人工补货与盘点。
   - 视觉引导标识：每层货架正面张贴彩色编码标签（如红/黄/蓝对应不同规格），配合地面定位线引导叉车精准停靠，缩短存取时间。

三、共性关键技术

无论是多层还是立体架，均需满足以下基础要求以保证防变形效果：
- 材料选择：主体结构使用Q235B以上等级钢材（屈服强度≥235MPa），关键受力部件热处理强化；表面热镀锌+喷塑双重防腐，延长使用寿命至10年以上。
- 有限元仿真验证：设计阶段通过ANSYS等软件模拟满载、偏载、地震工况下的应力分布，优化薄弱区域的壁厚与加强筋布局。
- 合规认证：符合EN 15629（欧洲物料搬运设备标准）或GB/T 28576（中国货架设计规范），确保静态承重≥实际库存量的1.5倍安全系数。


总结对比表

    通过针对性的结构设计，两类货架可以平衡到轮胎存储中的防变形和高效率需求，用户可根据实际场地规模、货物流量及自动化程度选择合适的方案。
