货架型仓库作为现代物流与仓储的核心设施，其设计需兼顾空间效率、操作流程优化、安全性及智能化升级潜力。以下是从立体存储到智能系统的全架构设计要点，涵盖关键维度与实施策略：
一、基础结构规划：空间利用率最大化
1. 建筑参数适配
净高要求：根据叉车提升高度+货物堆叠层数确定最低檐口高度（通常≥8米），预留自动导引车（AGV）运行空间。
柱网布局：采用大跨度钢结构减少立柱干扰，主通道宽度需满足双向行驶需求（如电动叉车转弯半径≥3.5m）。
地面承重：按每平方米载荷设计加固地坪（普通货架≤500kg/㎡，重型穿梭板区可达2t/㎡以上）。

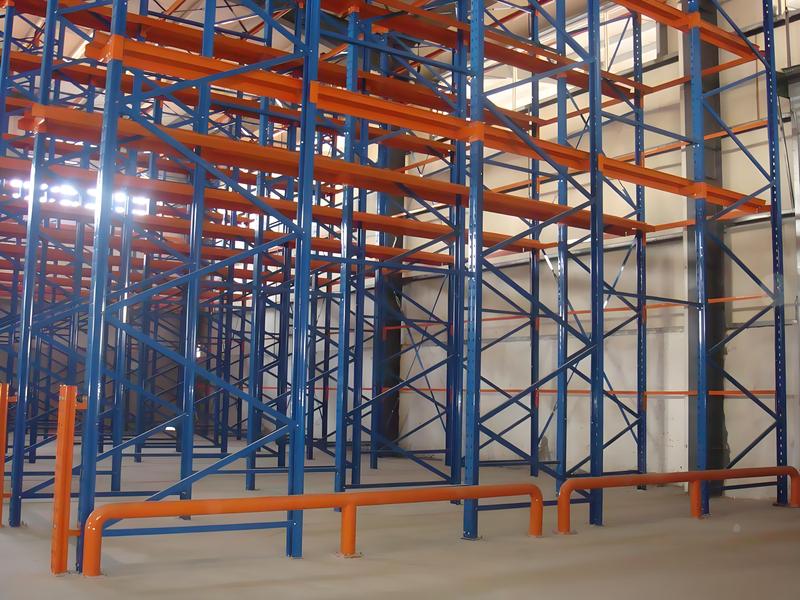

2. 货架系统选型
| 类型 | 适用场景 | 优势 | 注意事项 |
| 横梁式货架 | 托盘整存整取 | 通用性强、成本低 | 单深/双深配置影响密度 |
| 驶入式货架 | 单一品类大批量存储 | 存储密度提升40%+ | “先进后出”管理难度大 |
| 穿梭式货架 | 高频次拣选作业 | 半自动化操作效率高 | 轨道精度维护成本较高 |
| 自动化立体库 | 超高密度存储（>20m高） | 无人化作业、精准定位 | 初期投资大、系统复杂性高|
3. 功能分区逻辑
动态热力图分析：基于历史订单数据划分快慢流区域，将爆款商品置于底层易取区；滞销品归入高层或深处存储位。
缓冲区设置：在收货口配置暂存月台，分拣区预留二次分拨空间，避免作业交叉干扰。
从立体存储到智能系统的架构
二、物流动线设计：缩短无效移动距离
1. U型/直线型流程对比
U型布局适合多品种小批量订单，实现“进货→暂存→拣选→发货”闭环路径，减少回头路；直线型则适用于单一流向大宗货物。
拣货路径算法优化：应用遗传算法解决旅行商问题（TSP），使拣货员行走距离缩短20%30%。
2. 装卸机械化衔接
标准化托盘尺寸（如1200×1000mm EU标准）与货架间隙匹配，确保地牛、堆垛机无缝对接；设置斜坡过渡板消除台阶差。
安装防撞护栏及警示灯光，在交叉路口部署RFID阅读器实时监控设备位置。
三、安全防护体系：风险预控机制
1. 结构稳定性校核
使用有限元分析软件模拟满载工况下的应力分布，重点检查地震带区域的抗震设计（参照GB50011规范）。
每排货架设置垂直度校正装置，定期检测倾斜角度是否超标（允许偏差≤H/500）。
2. 消防联动方案
根据存储物品等级配置相应灭火系统：普通仓库用红外光束感烟探测器+细水雾喷头；化工品库增设气体泄漏监测与惰性气体注入装置。
应急疏散通道宽度≥1.4m，标识牌采用蓄光型材料保证断电可视性。
四、智能化系统集成：数字孪生赋能决策
1. WMS核心模块功能矩阵
| 子系统 | 功能描述 | 技术实现方式 |
| 库存可视化 | 三维建模展示实时库位占用状态 | WebGL+BIM轻量化引擎 |
| 任务调度引擎 | 动态分配拣选单至最优工作站 | Dijkstra最短路径算法 |
| RFID盘点 | 批量识别标签实现秒级全局扫描 | UHF无源电子标签+固定读写站 |
| 绩效看板 | KPI指标实时更新（周转率、滞销预警等） | PowerBI数据可视化工具 |
2. 自动化设备协同
AGV调度系统采用集中控制架构，通过激光SLAM导航实现多车避障；堆垛机配备激光测距防过载装置，精度达±5mm。
引入数字孪生平台进行虚拟调试，预先验证高峰期吞吐量承载能力（建议模拟峰值流量的150%）。
五、绿色低碳实践：可持续运营策略
1. 节能技术应用
屋顶铺设光伏板供电照明系统，配合人体感应LED灯降低能耗；空调采用新风热回收装置减少冷热损失。
雨水收集系统用于地面冲洗，包装材料循环利用率纳入供应商考核指标。
2. 模块化扩展设计
预留荷载冗余以便后期加装夹层货架；强弱电井道独立设置，方便新增物联网节点接入。
采用可拆卸螺栓连接构件，适应未来业务增长导致的布局调整需求。
六、人因工程考量：以人为本的操作环境
1. 工作站人机交互优化
拣选台高度可调范围覆盖不同身高员工（600-900mm），倾斜传送带减少腰部劳损；手持终端PDA配备防滑手柄与大屏显示。
噪声控制方面，选用低分贝提升电机并设置隔音罩，作业区背景噪音≤75dB(A)。
2. 视觉管理系统
库位编码遵循“区域排列层”四级定位法（如A区3排5列2层= A305L2），配合色彩标签区分大类商品。
地面划线采用高对比度的黄色引导线，转弯处设置凸面镜扩大视野盲区。
案例参考：某电商仓配中心改造成效
通过实施上述方案后实现：
✅ 存储密度提升65%（由原0.8t/㎡增至1.32t/㎡）
✅ 拣货效率提高40%（人均日处理订单量从80单增至112单）
✅ 滞压资金减少28%（呆滞库存占比由15%降至11%）
✅ 安全事故率归零（连续18个月无工伤记录）
总结：成功实施的关键路径
1. 需求冻结期：完成至少3个月的出入库数据统计分析，明确设计边界条件；
2. 原型验证阶段：搭建1:50缩比模型测试货架稳定性与设备兼容性；
3. 分步上线策略：优先部署WMS基础模块，再逐步接入自动化设备避免系统崩溃风险；
4. 持续迭代机制：每月召开跨部门复盘会，根据实际运营反馈调整算法参数。
