咱做仓储设备的都知道，货架看着结实就行？错！尺寸准不准直接关系到货物放得稳不稳、叉车能不能顺畅通行，甚至关乎整个仓库的安全。今天就谈下货架生产安装中最容易忽视却至关重要的事儿——尺寸精度检验，手把手教你抓住那些必须严控的关键点。
一、为啥非要跟毫米较劲？
别小看这几点偏差，积少成多就能酿大祸。按行业规范《GB/T4996-2017》要求，普通重型货架的整体高度公差应控制在±5mm内，单层横梁的水平度偏差超过3mm就可能让托盘倾斜。去年某物流园就发生过因立柱间距偏大导致货架坍塌的事件，损失超千万。所以说，测量不是走过场，而是给仓库安全上保险。
▶︎核心原则记牢三点：
✅ 基准统一：所有测量必须从同个参考面起算（通常以地面预埋件为基准）；
✅ 分段管控：原材料切割→焊接成型→表面处理→现场组装，每道工序都要留检测记录；
✅ 动态复核：特别是高位货架，受重力影响会产生微小形变，完工后需静置24小时再复测。

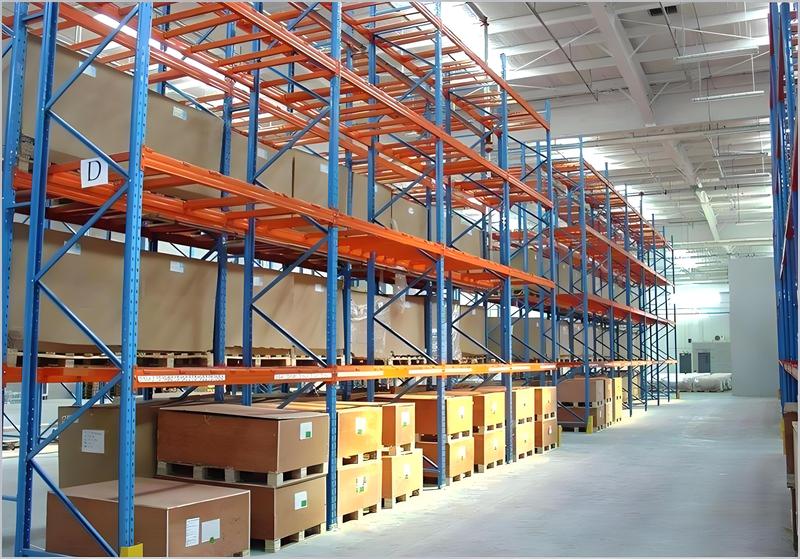

重型货架系统
二、重点部位这么量才靠谱
不同位置有不同的测量诀窍，咱们逐个拆解：
❶ 立柱垂直度（决定整体框架稳定性）
操作要点：用激光投线仪对准立柱中心轴，顶部与底部两点连线形成的直线即为理论垂线。实测数据显示，新装货架90%以上的初始偏差出现在这个环节。建议采用"十字交叉法"——分别从前后左右四个方向测量，取最大值作为最终结果。
⚠️注意：混凝土地基沉降会导致后期偏移，首次验收合格后每月都要抽检。
❷ 横梁水平度（影响托盘放置平整度）
很多师傅习惯用肉眼估测，这可是大忌！正确做法是用精密水平仪搭配钢直尺，重点检查三个位置：①两端支撑点；②跨中位置；③负载状态下的挠度变化。有个冷知识：当横梁跨度超过2米时，中间部位的允许下沉量会比普通段放宽0.5mm。
实用技巧：在空载和满载两种状态下各测一次，对比数据能提前发现隐患。
❸ 层间高度一致性（关乎空间利用率）
看似简单的上下距离，实则暗藏玄机。标准做法是用伸缩杆配合电子测距仪，从底层开始逐层累加计算。特别注意牛腿连接处的过渡台阶，这里往往是误差高发区。据统计，手工测量的误差率比仪器测量高出40%，强烈建议使用红外测距仪。
特别提醒：多层货架累计误差不得超过总高的千分之三，相当于3米高的货架最多只能有9mm的总偏差。
三、避坑指南：这些雷区别踩
根据十年老师傅的经验，以下误区最容易导致返工：
❌错误示范1：只在局部抽测几个点（至少保证每个区域5%抽样率）
❌危险操作2：阴雨天进行户外测量（湿度会影响金属热胀冷缩）
❌致命疏忽3：忽略地面平整度对整体的影响（先校平地面再测货架）
建议建立"三色管理"制度：绿色代表达标项，黄色是需要复查项，红色必须立即整改。我们接触过的案例中，严格执行该制度的项目，后期维护成本降低了60%。
说了这么多技术细节，其实核心就一句话：好的货架是量出来的，更是管出来的。每次看到工人师傅们拿着游标卡尺认真核对每一个焊点，就觉得这种工匠精神才是仓储安全的基石。下次去库房巡检时，不妨对照着今天说的这几个关键点，说不定能发现不少隐藏问题呢！
